بداية الإبحار بعالم سكيتش أب (شرح الواجهة الأساسية وأبرز الأوامر)

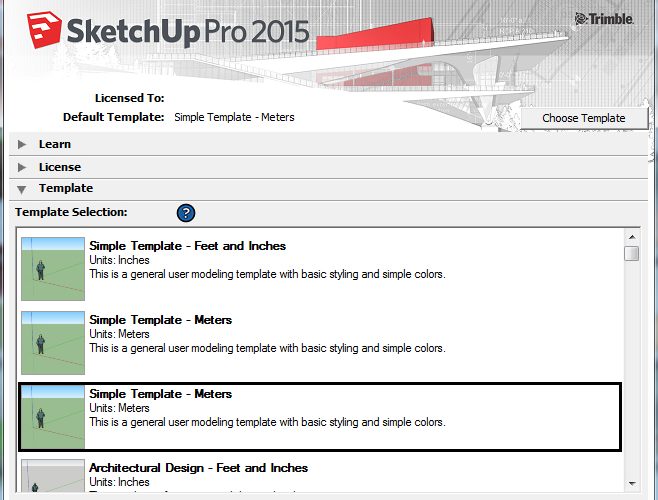

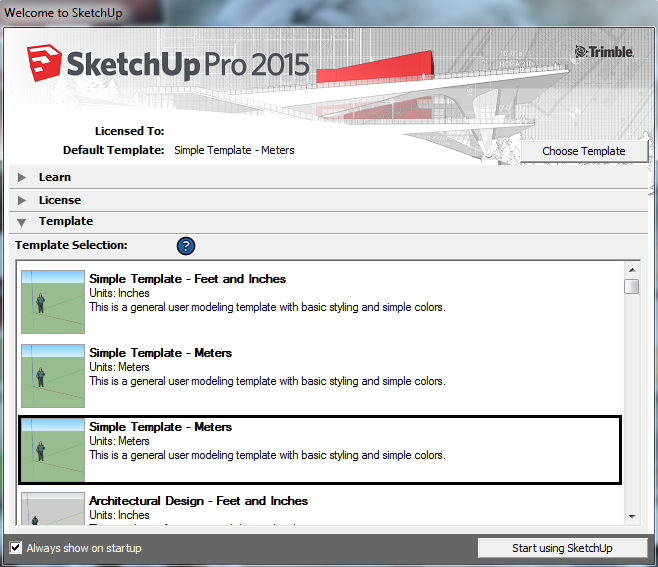

عند تشغيلك لبرنامج سكيتش أب لأول مرة بعد تنصيبه ستصل لنافذة ترحيبية، نختار من خلالها شكل القالبTemplate الذي نرغب بالعمل عليه، وتختلف القوالب فيما بينها بشكل رئيسي من ناحية وحدات القياس المستخدمة (متر، إنش…)، ولقطة البداية (من الجانب، من الأعلى،….)، ولون خلفية العمل،بالإضافة لمظهر حواف النماذج (سماكة الخطوط) التي ستصممها مما يؤدي لاختلاف الصورة البصرية المعروضة، وكل ما عليك فعله بهذه المرحلة هو استعراض هذه القوالب ومن ثم اختيار قالب مناسب ثم الضغط على خيار Start using SketchUp لتبدأ بعد ذلك رحلتك بعالم سكيتش أب، وبالنسبة لي فأنا أعمل على قالب Simple Tamplet – Metres.

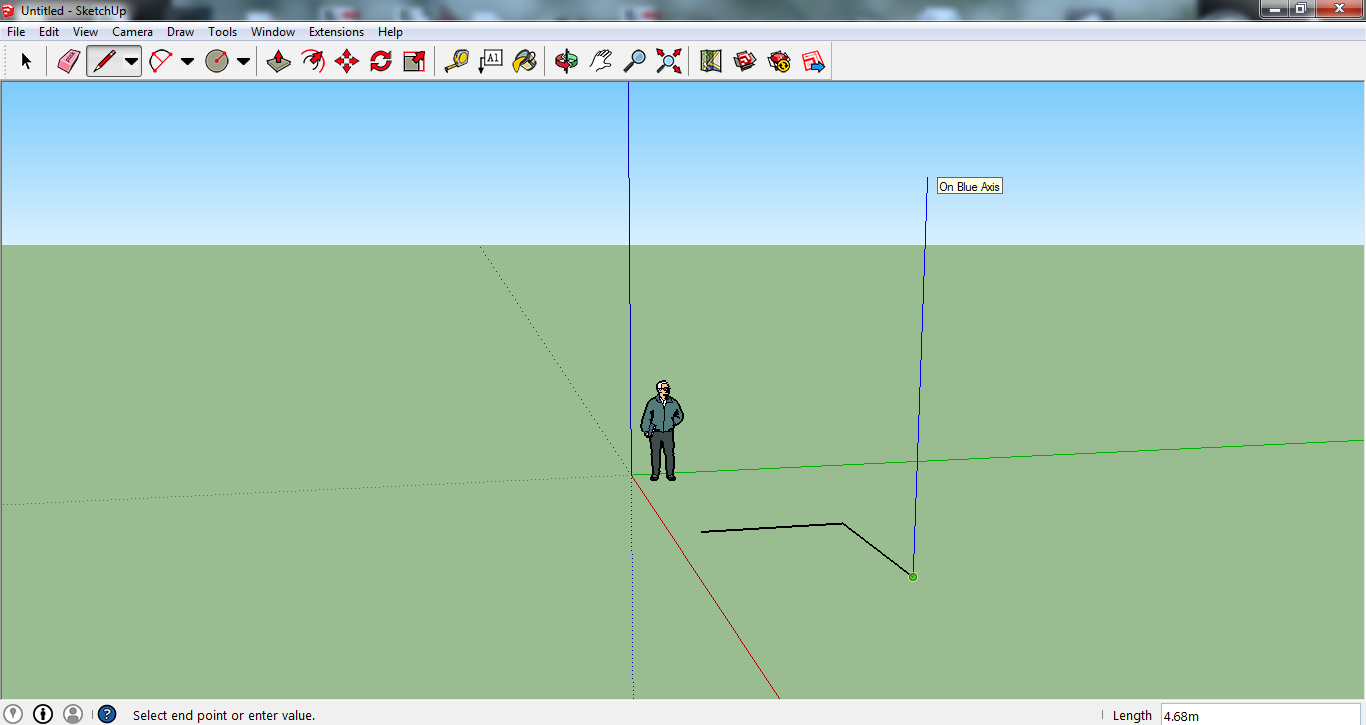

بعد اختيار القالب المناسب ننتقل إلى بيئة عمل سكيتش أب الرئيسية ونجد فيها نافذة مستطيلة كبيرة بوسط الشاشة تحوي ثلاثة محاورx y ويمثلان الطول والعرض ولونهما الأخضر والأحمر والمحورzالذي يمثل الارتفاع ولونه أزرق،وتصمم عبر هذه النافذة جميع النماذج ثلاثية الأبعاد، ويمتاز البرنامج بخاصية snapping والتي تسمح لك برسم الخطوط والأشكال بمحاذاة المحاور الثلاثة، فعند رسم خط وتحول لونه للأزرق مثلاً فهذا يعني أن الخط يوازي محور الارتفاع z، كما نجد رقماً ضمن مستطيل صغير يقع في الزاوية اليمنى السفلى يعبر عن طول الخط الذي نرسمه.

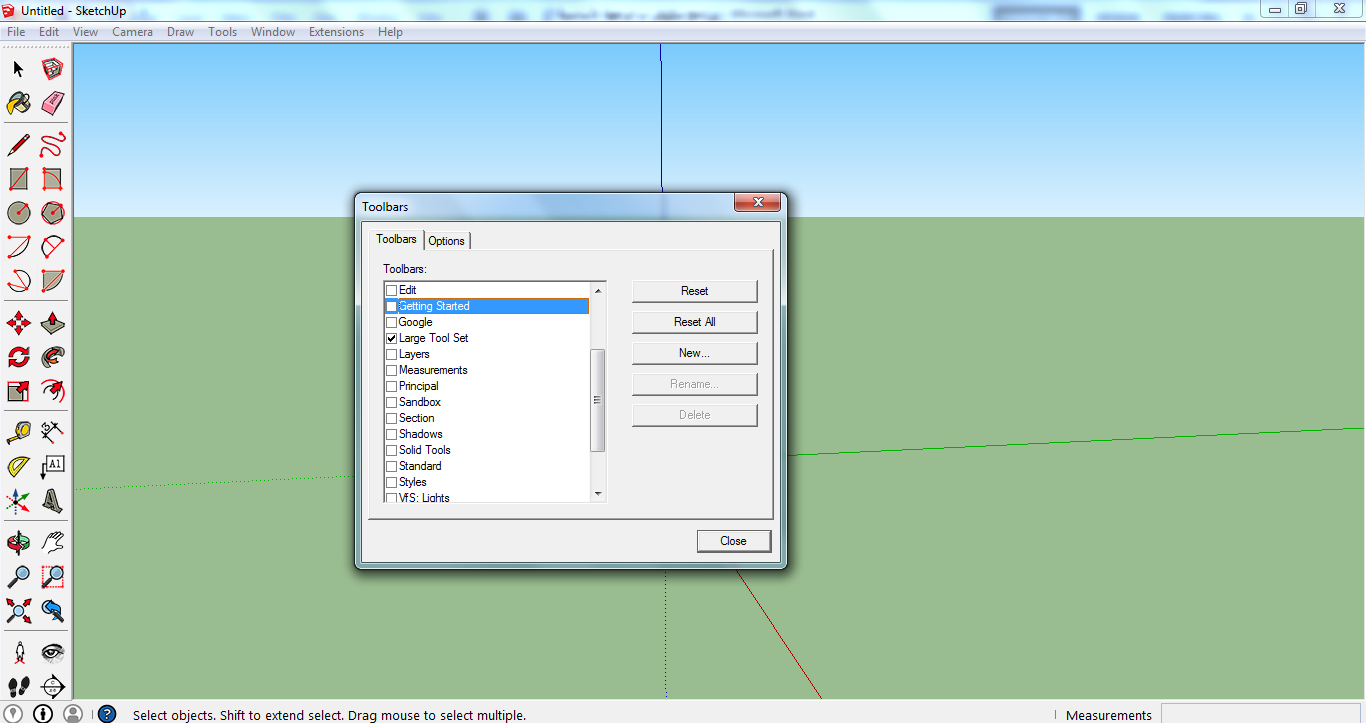

كما يحوي سكيتش أب عدداً كبيراً من الأوامر والأدوات والتي تعتبر حجر الأساس بعملك على البرنامج، وعند عملك على البرنامج لأول مرة ستجد عدداً من الأوامر الأساسية يعبر عنها برسوم بسيطة، ولإضافة المزيد من هذه الأدوات والتي تسهل من عملية التصميم عليك التوجه لقائمة View ومن ثم اختيار Toolbars ليفتح مستطيل صغير يحوي عدداً من أشرطة الأدوات،ولإتمام العمل على هذه السلسلة التدريبية نرجو الضغط على المربع الصغير بجوار شريط الأدوات Large Tool Set لإضافة شريط أدوات يحوي أهم الأدوات التي نحتاجها بتصميم نموذج ثلاثي الأبعاد،كما ينصح بإلغاء تفعيل باقي أشرطة الأدوات لتجنب التشويش، ومن ثم الضغط على close.

والآن سنستعرض أبرز الأدوات الموجودة بشريط الأدوات Large Tool Setالذي أضفناه:

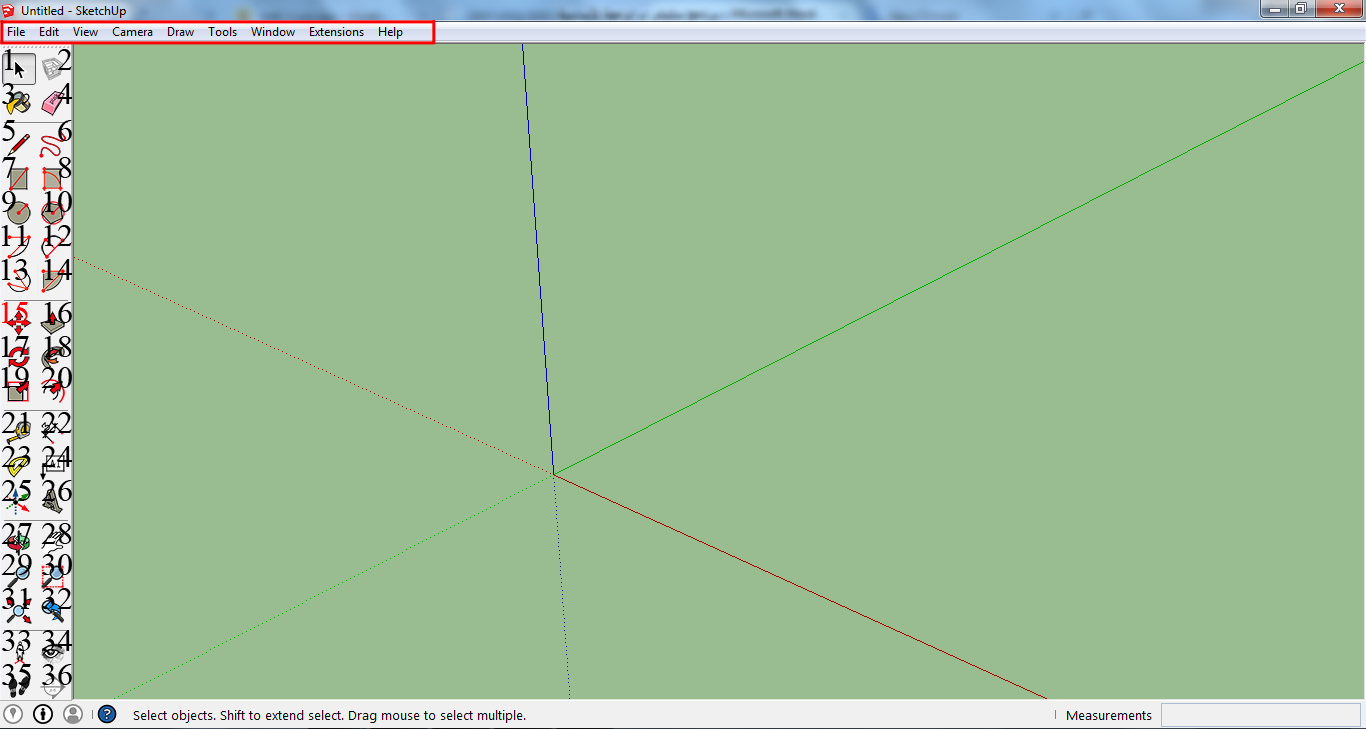

الأرقام معلّمة على الصورة التي في الأسفل

1) التحديد select
2) تشكيل component
3) الدهان (وضع مادة للسطح)
4) الممحاةeraser
5) الخطوط line
6) الرسم الحر
7) رسم مستطيل يوازي المحورين x y
8) رسم مستطيل مائل (ليس بالضرورة أن يكون موازياً لأي من المحاور)
9) الدائرة circle
10) المضلع polygon
11) رسم قوس بعد تحديد المركز ونصف القطر
12) رسم قوس يمر من ثلاثة نقاط (يتم تحديد النقطتين الخارجيتين ومن ثم نقطة المنتصف)
13) رسم قوس يمر من ثلاثة نقاط (يتم تحديد نقطة خارجية ومن ثم نقطة بمنتصف القوس ومن ثم نقطة خارجية)
14) رسم سطح قطاع دائري
15) التحريكmove (لنقل أي خط أو سطح أو نموذج من مكان لآخر)
16) سحب وضغط السطوح push
17) التدوير rotate (لتدوير أي خط أو سطح أو نموذج يتم تحديده وفق زاوية معينة)
18) اتبعني follow me (أمر لتحويل سطح لشكل ثلاثي الأبعاد عن طريق انتقاله على امتداد خط محدد)
19) المقياس scale
20) Offset أمر يستخدم لتصغير أو تكبير أبعاد سطح ما بمسافة معينة
21) المسطرة (تستخدم لقياس المسافات وتحديد نقاط وهمية دون بقاء القيمة الرقمية ضمن نافذة العمل الرئيسية)
22) الأبعاد dimension (تستخدم لوضع الأبعاد بين نقطتين مع بقاء القيمة الرقمية ضمن نافذة العمل الرئيسية)
23) المنقلة (تستخدم لرسم خطوط وهمية تميل عن الخط المختار وفق زاوية محددة)
24) نص مكتوب ثنائي الأبعادtext(مع وجود سهم يربطه بالسطح أو النقطة المقصود شرحها)
25) المحاور axes(لتحريك المحاور أو إعادة وضعها حسب رغبة المستخدم)
26) نص ثلاثي الأبعاد

أوامر تغيير لقطة الكاميرا
27) Orbit (يسمح بالدوران والالتفاف ضمن نافذة العمل الرئيسية)
28) Pan (يسمح بالحركة بشكل جانبي ضمن نافذة العمل الرئيسية)
29) Zoom (يسمح بالاقتراب والابتعاد من اللقطة التي تشاهدها ضمن نافذة العمل الرئيسية)
30) Zoom window (يسمح بتحديد مستطيل ليتم الاقتراب منه)
31) Zoom extents يقوم بالرجوع للقطة التي تظهر فيها جميع العناصر والخطوط والأشكال الموجودة ضمن نافذة العمل الرئيسية
32) التراجع عن آخر تعديل قمت به على لقطة الكاميرا
33) يقوم بوضع كاميرا وفق زاوية رؤية المشاهد عند نقطة ما
34) تحريك الكاميرا كما لو أن المشاهد السابق يقوم بالالتفاف حول نقطة وقوفه
35) مع استمرار الضغط على هذا الأمر ستتحرك ضمن المشهد كما لو أنك تسير
36) القطاع section plane (يتيح لك رسم قطاع أو مقطع ضمن التكوين ثلاثي الأبعاد)


أما شريط القوائم المنسدلة المحدد باللون الأحمر والموجود بالأعلى فتحوي قوائمه نفس الأوامر التي شرحناها سابقاً بالإضافة لأوامر أخرى سنتطرق لأهمها بالدروس القادمة.

المصادر:
https://www.sketchup.com/learn/videos/826
https://i.materialise.com/blog/first-3d-model-in-sketchup-tutorial/
